变压器，这一包含磁耦合线圈的神奇设备，凭借其独特的电磁感应原理，实现了电力在电路间的顺畅传输。那么，它究竟是如何工作的呢？接下来，我们将深入探讨不同类型变压器的工作原理。

       首先，必须了解的是变压器工作的基础——电磁感应，或称互感。当两个电隔离线圈彼此靠近时，若在初级线圈上施加交流电，便会激发出一个磁场。这个磁场会与另一个线圈发生联系，进而在次级线圈中产生电动势。这一过程正是变压器工作的核心所在。

一、升压变压器的工作原理

升压变压器，顾名思义，是一种能够在次级产生比施加到初级的电压更高的电压的变压器。其工作原理基于电磁感应，即通过互由共同磁通量耦合的两个电路之间的感应来实升压。当交流电（AC）施加到初级线圈时，会产生波动的磁场，进而在次级线圈中感应出电动势，从而实现电压的升高。

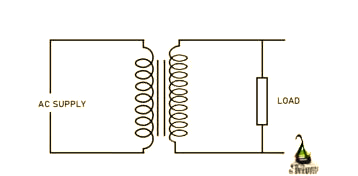

升压变压器电路的工作原理可以这样理解：其初级线圈的匝数（n1）大于次级线圈，导致电动势（EMF）与匝数成正比。因此，次级线圈相对于初级线圈能够产生更高的电压。电压变换的比率（K）在升压变压器中总是大于1，即K>1。这个比率可以通过公式K=E2/E1=N2/N1来计算，其中K是变压比，N1和N2分别是初级和次级线圈的匝数，E1和E2则是对应的电动势。

二、降压变压器的工作原理

降压变压器，作为变电站变压器的一种，其核心原理是在变压器的次级侧输出较低的电压。它同样涉及两个电路之间的互感，这两个电路虽然彼此电隔离，但通过磁通量相互耦合。当交流电（AC）通过初级线圈时，会产生波动的磁场，进而在次级线圈中激发出电动势（emf）。由于初级线圈的匝数（n1）通常多于次级线圈的匝数（n2），即n1>n2，因此感应电动势（emf）与匝数成正比，导致次级线圈上产生的电压低于初级电压。

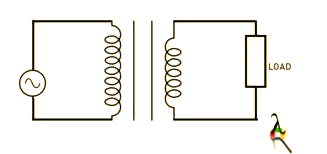

降压变压器电路及其变压比

降压变压器的变压比（K）定义为次级电压与初级电压之比，其值小于1，即K<1。这一特性使得降压变压器能够在电路中实现电压的降低。

三、自耦变压器的工作原理

自耦变压器是一种特殊的变压器，其初级和次级线圈绕组电气互连，共享单个连续的绕组。这种设计使得自耦变压器在原理上遵循法拉第电磁感应定律，即互感原理。当交流电源连接到初级线圈时，会在其中产生电动势（EMF）。由于初级和次级线圈在同一个绕组中，因此每匝电压比保持一致，从而产生相应的EMF。最终，次级电压将与连接到变压器次级侧的匝数成正比。

自耦变压器电路

自耦变压器中，绕组（包含初级和次级线圈）的直接电气连接使得部分能量得以通过变压器初级和次级绕组间的传导进行传输。该变压器初级侧与次级侧所共享的绕组部分被称为公共扇区。在电路中，绕组的一端被连接在电源与负载之间，而电源（通常为交流电源）与负载的另一端则连接至绕组上的接线片。当交流电源被接入变压器绕组时，自耦变压器便可发挥其降压变压器的功能，通过将负载与绕组中相对较小的一部分接线片相连，实现电压的降低。

四、微波变压器的工作原理

微波变压器，以其坚固耐用和价格亲民的特点，广泛应用于各种设备中，并能够产生高压电弧。其工作原理与其他类型的变压器有着共同之处。

微波（烤箱）变压器包含三个绕组：一个初级绕组和两个次级绕组。当电流通过磁控管时，电子会受到激发，进而产生微波辐射。在微波炉的工作过程中，磁控管（烤箱）变压器发挥着关键作用。交流电流流经（微波）变压器的次级绕组（或线圈）时，铁芯会进入磁饱和状态。随着磁控管阳极电压的上升，阳极电流也会相应增加，这进一步增强了磁分离效果并增加了漏磁通量，最终导致变压器输出高次级电压。

五、输出变压器的工作原理

输出变压器是一种基于法拉第电磁感应定律的电磁装置，其核心功能是阻断直流并允许交流信号顺畅通过。它通过磁耦合将输入电路与输出流量隔离开来，同时对交流信号进行过滤。此外，输出变压器还能有效调节施加在输入电路到输出电路上的电压，实现电压的增加或减少。

六、反激变压器的工作原理

反激变压器，也常被视为一种线路输出变压器，其工作原理基于互感现象。该变压器以直流电压为激励源，不仅具备传输能量的功能，还能实现能量的储存。其核心组件包括一个与次级线圈串联的二极管，以及一个与负载并联的电容器。通过这一系列组件的协同作用，反激变压器能够产生锯齿波信号，从而满足特定电路的需求。

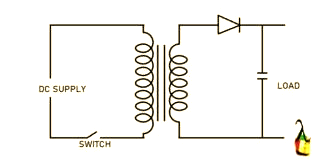

反激变压器电路的工作原理如下：

初级线圈与开关共同连接至直流电源。当开关打开时，直流电流会流经变压器的初级电路，从而激励初级线圈。这一过程中，初级线圈会产生斜坡电压，即电压稳定上升，这是由于初级电感在变压器电感间隙中以磁能的形式储存能量所致。值得注意的是，变压器的次级线圈上串联了一个二极管，该二极管处于反向偏置状态，其作用是阻止次级电路中电流的形成。

而当开关关闭时，初级电流会迅速降至零，此时储存于间隙中的能量会迅速释放并转移至次级线圈。这一转变导致输出电压迅速上升，且随着电压转变为正向偏置，次级电路开始正常工作。

七、升降压变压器的工作原理

升降压变压器，作为一种电压调节设备，能够实现对输入电压的微小调整，调节范围高达30%。其核心部件是四个精心设计的绕组，这些绕组能够根据特定需求进行灵活连接。该变压器的工作原理基于磁耦合线圈间的互感现象。通过降压-升压变压器，产生的输出电压与输入电压保持紧密关联，实现同步变化。通过调整线圈间的连接方式，变压器可以轻松实现升压或降压功能。
